近年来,XXX遭遇历史罕见的大范围、长时间极端高温天气,连续多日出现40℃以上高温,用电负荷持续大幅增长,保供电面临的形势十分严峻。变压器本体冷却系统已无法缓减变压器温度的上升,各地均出现了利用雾炮机对变压器加强降温的临时措施。该临时措施需要人工搬运、人工补水、人工巡视、手动操作,运维压力剧增。

建设变电站设备室风机及电源空开状态在线监控系统,通过控制箱、风机、雾炮机的状态监测,可及时发现设备运行异常状况,及时做出相关处置方案,避免设备室、变压器温度异常升高,影响变压器稳定运行。

雾炮机无人化改造后,实现自动控制功能、自动补水功能,最终实现无人值守、远程可控,在提高设备运行可靠性的同时降低运维压力。

变电站设备室风机及电源空开状态在线监控系统(变电站动环监控系统)

1 变电站设备室风机及电源空开状态感知

  1. 对风机、雾炮机运行状态进行实时监测。通过采集风机、雾炮机控制箱电源电压、接触器辅助触点、出线电流等,综合判断风机、雾炮机是否处于真实运行状态。同时,可监测控制箱电源异常、空开跳闸、故障告警等异常信号。
  2. 设备室温度、室外环境温度等参量已采集并统一接入边缘物联代理,本方案可直接利用。
  3. 在变压器散热器安装温度传感器,监测变压器本体冷却装置散热效果,提供是否启用雾炮机做为辅助冷却的判据。

2 变电站内个设备联动

  • 本地联动:站端边缘物联代理上部署动环监控应用程序,动环监控应用程序执行智能分析、联动配置、指令下发、决策下发功能,以此实现风机、雾炮机本体联动功能。
  • 计划工作:动环监控应用程序具备工作模式选择功能,可接受智能运检管控平台下发的运行模式调节信息,动环监控应用程序根据计划信息执行启停指令下发,以此实现风机、雾炮机的计划工作模式。
  • 远程控制:动环监控应用程序可直接接收智能运检管控平台下发的启停指令信息,动环监控应用程序接到指令后直接执行启停指令下发,以此实现风机、雾炮机的远程控制模式。
变电站设备室风机及电源空开状态在线监控系统(变电站动环监控系统)

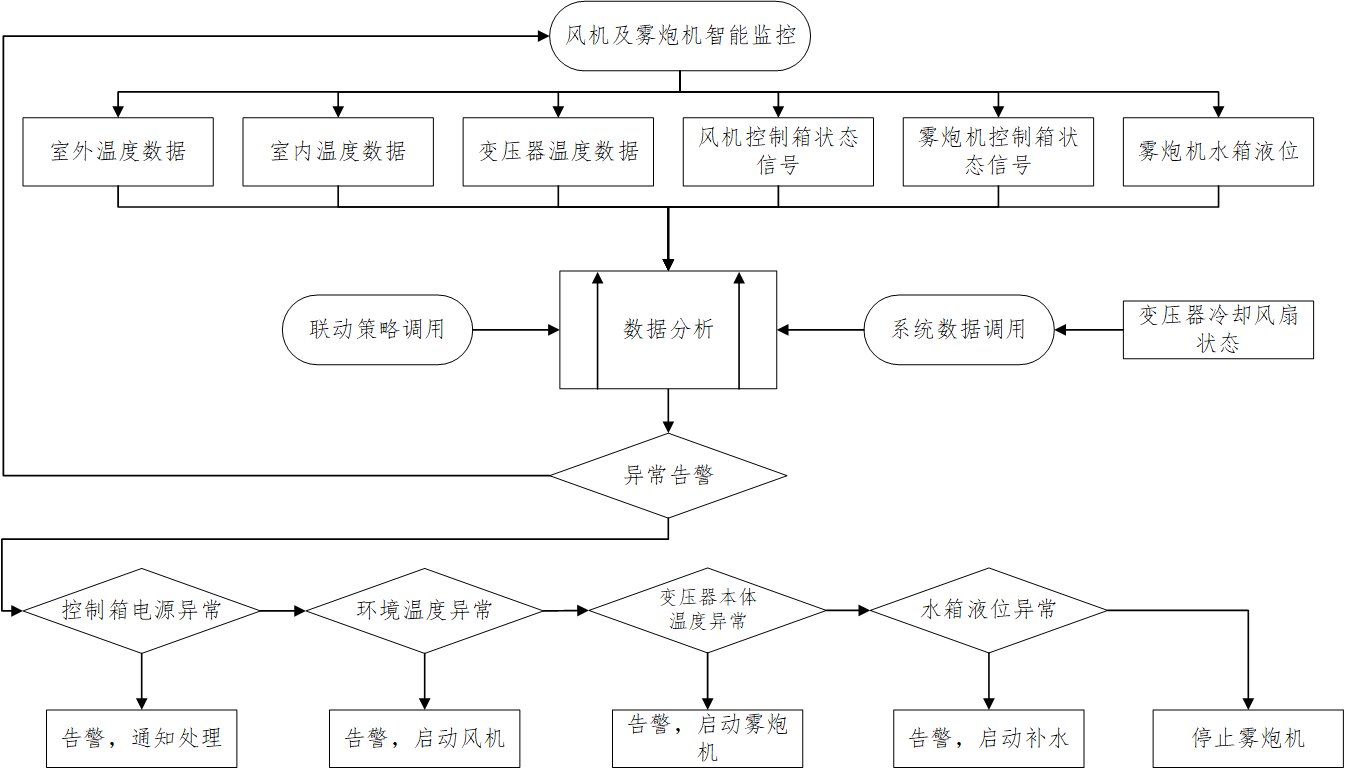

环控联动流程图,vsd下载

3 变电站设备(雾炮机)改造

利用变压器外壁温度信号联锁启动雾炮机,由雾炮机对变压器冷却器喷射水雾,起到辅助降温的能力。在雾炮机、水箱利旧的基础上,增设水箱的水位传感器、进水电控阀,同时在雾炮机控制箱内加装电源、状态量监测装置,改造方案如下图所示:

变电站设备室风机及电源空开状态在线监控系统(变电站动环监控系统)

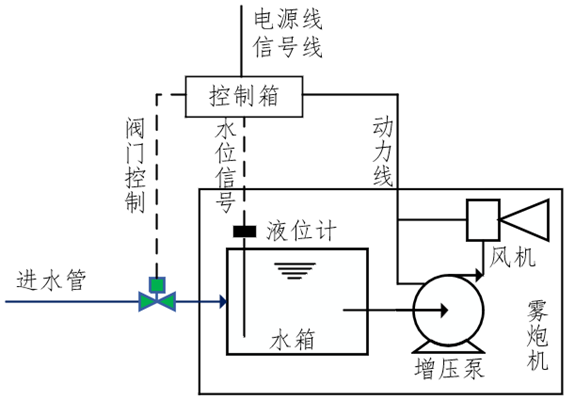

雾炮机改造方案示意图
展开文章目录
文章目录
  1. 1 变电站设备室风机及电源空开状态感知
  2. 2 变电站内个设备联动
  3. 3 变电站设备(雾炮机)改造
