机房动环监控系统前后端产品部署 & 设备安装简介

机房环境监测子系统是一套全面、智能的设备管理和环境监控解决方案，旨在确保机房设备的稳定运行和安全。系统包括设备红外测温、动环监测、音频监测功能模块，实现对机房环境的实时监控和调控。有效地保障了机房设备的稳定运行和安全，确保机房内环境和设备处于最佳状态。

1. 常规动环监测系统设备

1.1 动环监控主机

动环监控主机是一款集模拟量采集、RS-485 通信、开关量输入输出于一体的多功能动力环境主机。可与空调、UPS、开关电源组等动力设备统信，支持气体、温度、湿度、压力等传感器的模拟量输入，支持模拟量、RS-485 数据的本地存储和搜索。

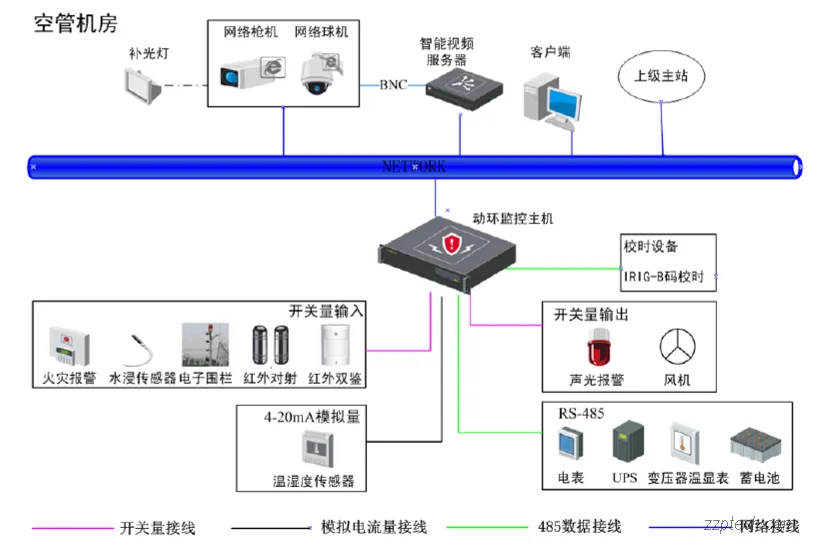

在机房部署动环物联网关，动环物联网关通过 RS485 接口或以太网接口（通信规约：Modbus-rtu、Modbus-tcp、DL/T645-07、CJ/T-188 和 BACnet 等）接入温湿度传感器、水浸探测器、烟感探测器和用户现有第 3 方集采控制网关。

动环监控主机后面板模拟量接口如下图所示：

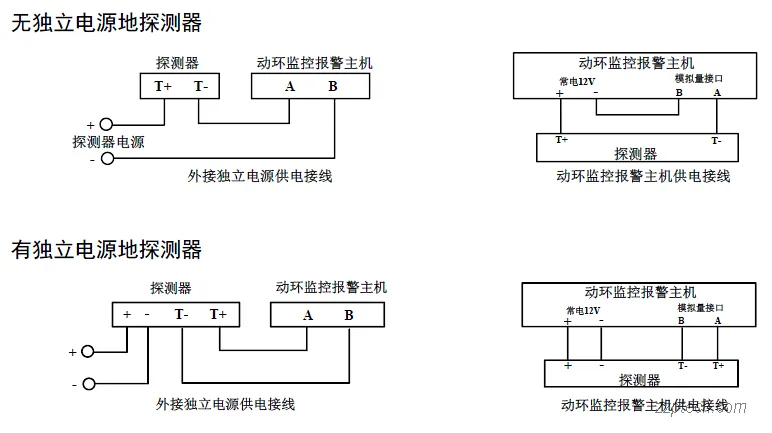

动环监控主机连接探测器接线时，动环监控主机、探测器、电源之间必须形成一个电流环路，接口 A 表示电流环路输入，接口 B 表示电流环路输出。常见有无独立电源和有独立电源两种接线方法。

1.2 动环监测前端

（1）温湿度传感器

一般情况下，一个房间部署一个。如果被测的房间面积较大，就应部署多个温湿度传感器。

（2）水浸传感器

传感器应安装在感应点上方较高位置，以确保其不被水淹没，机房内需对水位进行实时检测，当水位超过警戒线时，能够通过开关量报警。

（3）烟感探测器

根据机房规模部署烟感探测器即可：

• 空间高度在 6～12 米时，每 60 平方米部署一只；
• 空间高度在 6 米以下时，每 40 平方米部署一只。

（4）其他：动环监控

2. 机房设备红外测温

应用热成像、双光谱摄像机对重点设备区域进行定点和巡航监测，确保对目标区域的全覆盖，了解清楚目标正常工作温度以及起火点温度，在起火点温度与正常工作温度之间取一个值作为热成像摄像机的报警阈值，在温度异常时能够快速检测到警情，实现精准报警，监控区域内只要有温度超过阈值热成像摄像机就会发送报警信号给监控中心，以便监管人员尽早处理火情隐患，必要情况进行盲区补强，安装方式通常为壁挂安装。

定点监测：针对重点设备区域，采用热成像筒机进行在线实时定点监测，当设备表面温度出现异常即可快速报警。

巡航检测：在高点架设一台热成像双光谱球机，可针对几个重点区域设置巡航扫描，实时动态检测火点。同时，在现场产生火情报警时，可调用球机快速确认现场实际情况。

3. 音频监测

智能工业音频算法舱通过专用线缆与拾音器相连，机房内部壁装安装。

智能工业音频算法舱的产品特性如下：

• 具备边缘分析和推理功能，单通道能够分析出超过 32 种故障类型并支持故障上报；
• 支持在线标定功能，用户可以自行标定故障类型；结合 AI 开放平台，产品支持音频诊断算法库的更新；
• 设备搭配不同听诊器实现不同场景的声音分析和推理，支持超声，低频振动信号以及人耳可听声等宽频段的声音处理和分析；
• 支持振动环境使用，支持 RS-485 和报警输入输出，可搭配外接传感器做综合判断；
• 采用高可靠性防护和防水设计，保护室外恶劣环境正常使用。
