视频监控电视墙应用于中心大屏幕,专注视频上墙,调度解码资源将前端编码设备的视频画面在电视墙上显示。电视墙提供了解码资源管理、视墙资源管理、电视墙/窗口的控制及内容上墙等功能。

1 监控电视墙系统架构

视频监控系统电视墙软件的组件和技术架构(海康)

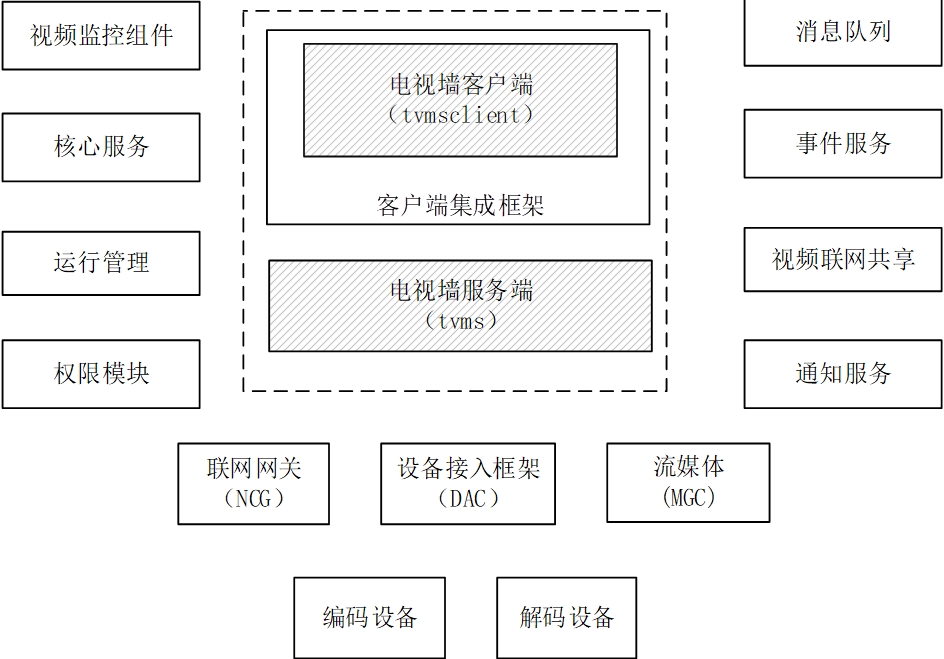

电视墙系统架构图如上图所示,模块之间逻辑关系主要如下:

  • 电视墙组件通过接入运行管理组件实现获取核心服务信息、服务配置信息、上报自定义监控数据信息等功能。
  • 首先,核心服务向电视墙客户端提供登陆认证功能。电视墙客户端调用其他组件接口时,向核心服务获取认证票据,以完成对其他组件的访问;获取认证票据的方式为:客户端向客户端集成框架获取登陆复用会话,通过此会话以向核心服务获取认证票据。其次,核心服务向电视墙组件提供服务寻址功能,即可向核心服务获取其他组件地址。再次,核心服务提供解码资源存储管理功能,外部对电视墙服务增删改解码资源时,电视墙服务均先向核心服务同步上报解码资源。
  • 电视墙客户端对接视频监控组件,主要获取具有权限的监控点,组织等资源列表信息。
  • 电视墙客户端从权限模块获取经过用户权限过滤的解码资源和电视墙列表;电视墙服务端按照权限模块要求提供获取业务资源的接口,将解码资源和电视墙列表返回给权限模块。
  • 电视墙服务端对接通知服务,监听配置变更、服务变更。客户端框架对接通知服务,电视墙客户端从客户端框架监听资源变更。 电视墙组件通过对接视频联网共享组件,主要完成电视墙客户端本地预览、回放以及预览上墙时电视墙服务向视频联网共享组件获取取流 url,服务端将 url 信息发给解码器取流上墙。

2 监控电视墙组件构成

电视墙组件由电视墙客户端和电视墙服务端两大部分组成,各自模块示意图如下:

视频监控系统电视墙软件的组件和技术架构(海康)

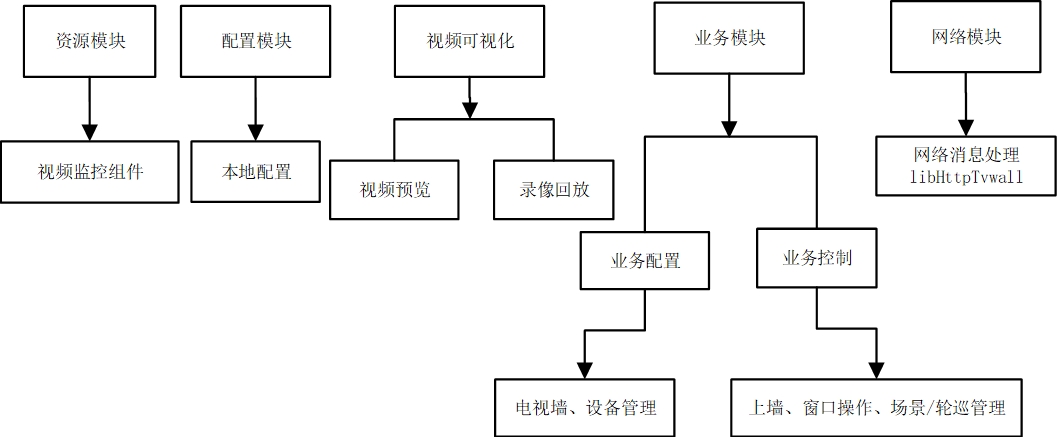

电视墙客户端架构主要分为应用层、业务层、网络层。应用层由资源模块、配置模块、视频可视化模块组成。其中资源模块主要完成视频监控组件获取到组织资源和监控点资源显示在资源树中。配置模块主要完成客户端自身的本地配置。视频可视化模块主要完成客户端的本地预览及回放操作。业务模块主要分为业务配置和业务控制两大部分,业务配置主要完成对电视墙的配置,解码通道关联等,业务控制主要完成对窗口的操作如开窗、分割、漫游等以及上墙,场景管理和轮巡操作等。网络层主要完成 http/https 消息的请求和响应处理等。

视频监控系统电视墙软件的组件和技术架构(海康)

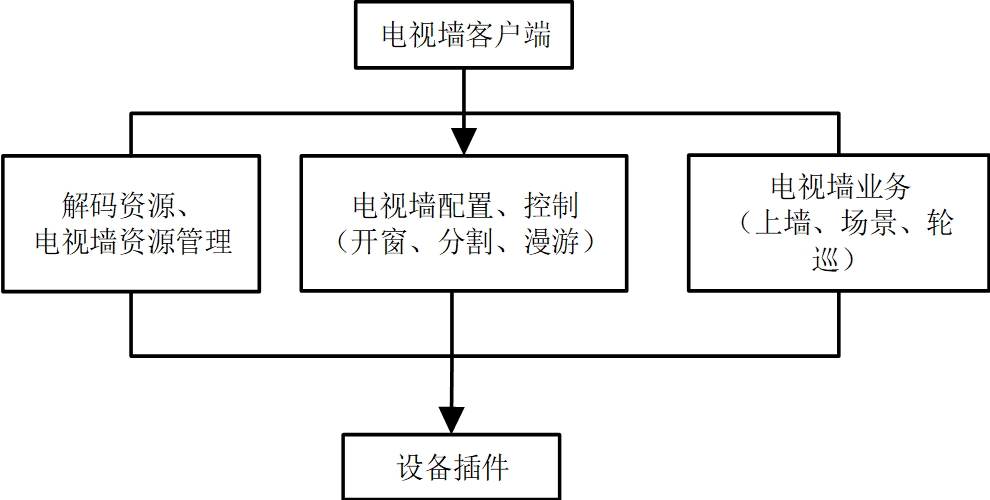

电视墙服务端主要为电视墙客户端提供业务的底层支持,其架构自上而下主要分为应用层、业务层、和设备层。应用层为电视墙客户端,电视请客户端为服务端提供业务的可视化操作。业务层主要提供电视墙业务上的逻辑处理,完成解码资源/电视墙资源管理,电视墙增删改、解码器输出通道的关联和分辨率;完成控制业务如开窗、分割、漫游;完成底层业务功能如上墙、场景管理、轮巡等。设备层由设备插件和设备网络 SDK 组成,根据业务功能完成对设备能力的集成对接。

3 监控电视墙的业务应用

3.1 资源管理

  • 支持对电视墙进行增、删、改、查操作,电视墙类型包括 LED 和 LCD 两种类型;
  • 持对解码资源进行增、删、改、查操作,解码资源接入协议包括海康网络 SDK 协议设备和 GB 协议;
  • 支持电视墙关联解码器通道,一个解码器通道只能关联一个监视器,已关联的解码器通道无法拖动;
  • 支持对解码器窗口设置视频制式及分辨率。

3.2 窗口管理

  • 支持开窗功能,窗口上开启一个图层,用来显示监控点画面,支持开窗的解码设备包括开窗设备为 64XXD_S、69XXD、C10、B20。B10 V2.3 以下版本需要在拼接窗口中开窗。
  • 支持窗口漫游,可进行窗口拖动改变窗口位置和窗口大小;支持窗口放大和还原;
  • 支持窗口分割,分割数量以设备能力集的形式获取;支持窗口拼接;
  • 支持窗口名称的编辑和修改,窗口名称最长 16 个字符,设置为空则为删除窗口名称;
  • 支持窗口自定义编号,编号数在 1~2147483647 之间;
  • 支持窗口置顶置底操作,当有多个开窗窗口层叠时,可针对窗口置顶/底,该窗口会在最顶/底层显示;
  • 支持虚拟 LED 设置,包括长度,内容,透明度,文字滚动速度等设置;
  • 支持窗口上墙,包括本地桌面上墙、预览上墙和回放上墙,其中模拟信号源只能进行预览上墙,如果解码设备为开窗设备(64XXD_S、69XXD、C10、B20),且该通道上没有窗口,则拖动监控点上墙时会先执行开窗;
  • 支持报警窗口设置,可将窗口按高、中、低等设为报警窗口,当有系统中有相应等级的报警上报时,在该窗口自动上墙。

3.3 场景应用

  • 支持场景的增、删、改及配置操作。电视墙场景就是电视墙的一组状态的集合,包括窗口的分割、拼接等布局,及窗口上的监控点、预览轮巡、告警窗口、是否自动启停及启停时间;
  • 支持场景切换及场景切换计划的配置;
  • 支持在场景中配置监控点轮巡计划。在轮巡执行时,可对某轮巡进行启停及执行上下一页的操作,包括开始、暂停、结束等;
  • 支持轮巡窗口配置,轮巡间隔配置,轮巡监控点顺序的调整。

3.4 其他业务应用

  • 主子码流切换,键点击客户端上墙的窗口,可显示切换主子码流的菜单,点击菜单可实现对上墙码流类型的切换;
  • 支持强制子码流设置,可配置当窗口分割大于一定数量时,上墙自动使用子码流;
  • 支持声音控制,可操作打开窗口相应输出通道的声音输出;
  • 支持本地监控点预览和回放;
  • 支持客户单换肤功能,用户可根据续期切换黑、蓝皮肤; 支持设备场景和平台场景配置,针对现场业务场景比较复杂,开窗分割数量比较多的场景,客
